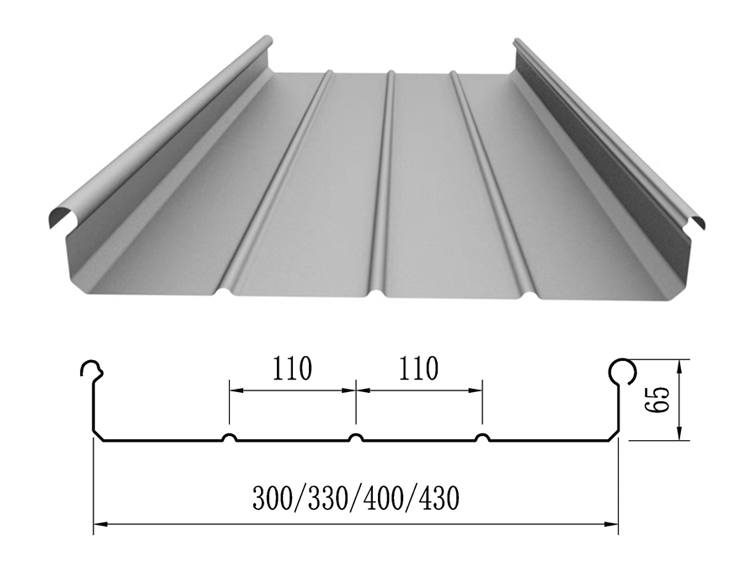

YX65-430型高立边铝镁锰板

上图：铝镁锰屋面系统天窗侧面做法 1、铝合金板原材料宽度=600mm，成型后有效宽度=430mm（此规格最常用）；

2、其他型号也可以生产：原材料宽度=有效宽度+170mm；

3、适用厚度：0.7~1.2mm厚铝镁锰板、0.7mm厚钛锌板、0.4~0.5mm厚彩钢板；

4、一般为铝镁锰合金3004牌号氟碳PVDF涂层，另外3003牌号聚酯漆也用的很多；

5、高立边金属屋面板型有：YX65-430型、YX65-4000型、YX65-330型、YX65-300型；’

6、高立边板对下面檩条或支撑龙骨的间距要求不超过1500mm；

7、高立边铝镁锰屋面系统全套包工包料，一般在200~500元/平方米，具体要看图纸；

8、铝镁锰板能实现复杂异形屋面的造型要求，如弯弧板、扇形板、瓜皮板、S弯弧板等，均可以用铝镁锰屋面板实现这些造型要求；

9、常规颜色：白银灰色、深灰色、咖啡色、亚光黑色；

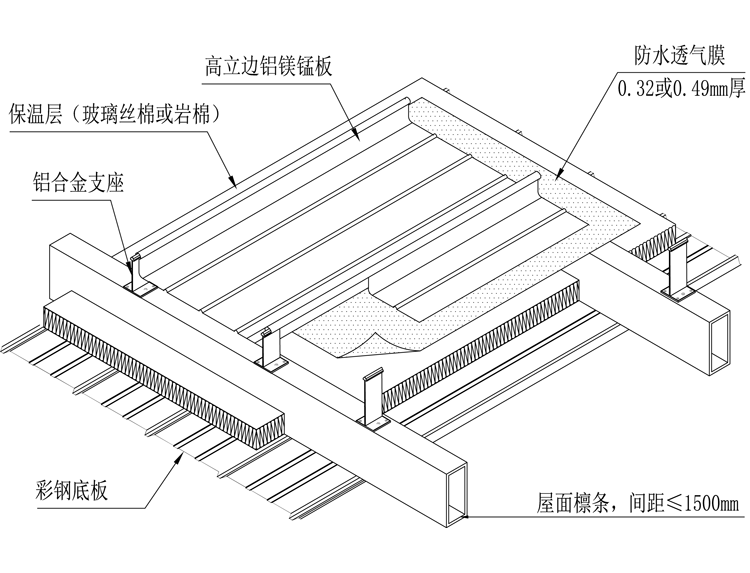

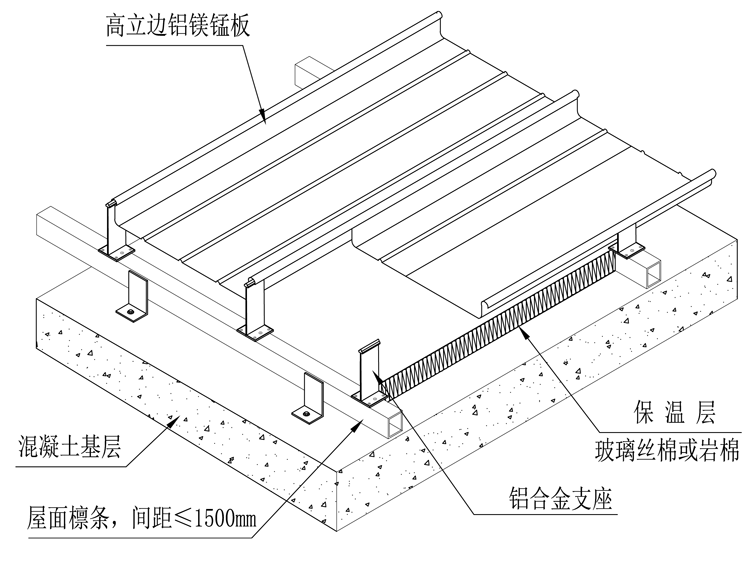

10、铝镁锰材质一般寿命在25-35年；（上图）做法一：混凝土屋面上安装高立边铝瓦 （上图）做法二：钢结构屋面（底板在檩条上的做法，即正吊顶） （上图）做法三：钢结构屋面（底板在檩条下的做法，即反吊顶）

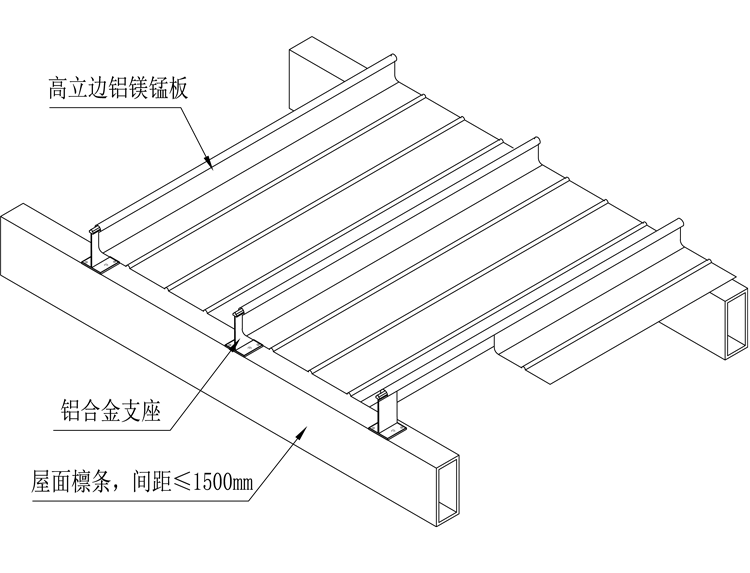

（上图）做法四：单层高立边板安装构造

安装事项：
1、当底板为正吊顶时，需先安装底板，底板为反吊顶时可以先装保温和铝镁锰面板。
2、隔间架底部缺口需与底板板肋吻合，即不吻合的需更换或处理。
3、每个隔间架与檩条的固定间距不大于250mm，一般为每波谷一颗。

4、铺设保温层，一般使用岩棉板或玻璃丝棉卷毡。

5、弹线安装铝合金固定座（含隔热垫），支座高度=保温层高度+65mm

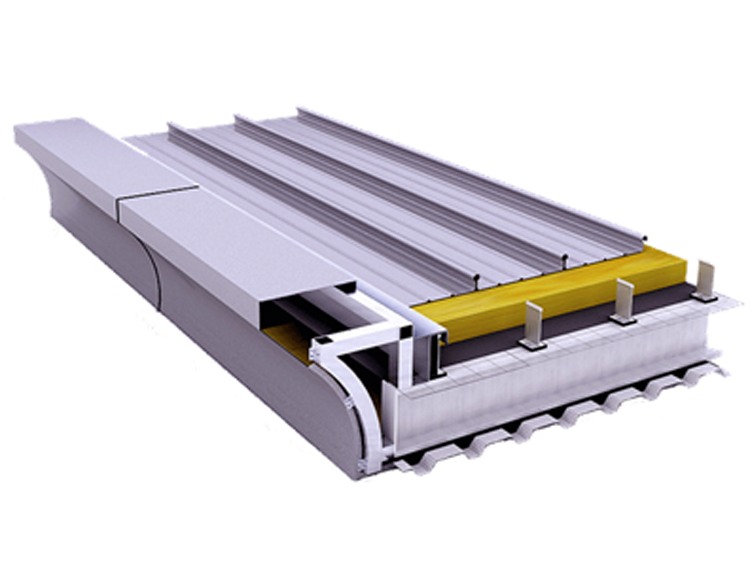

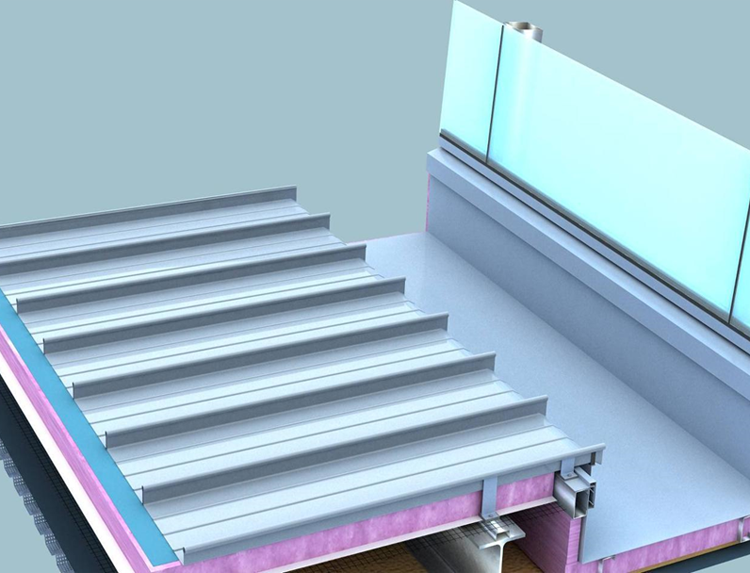

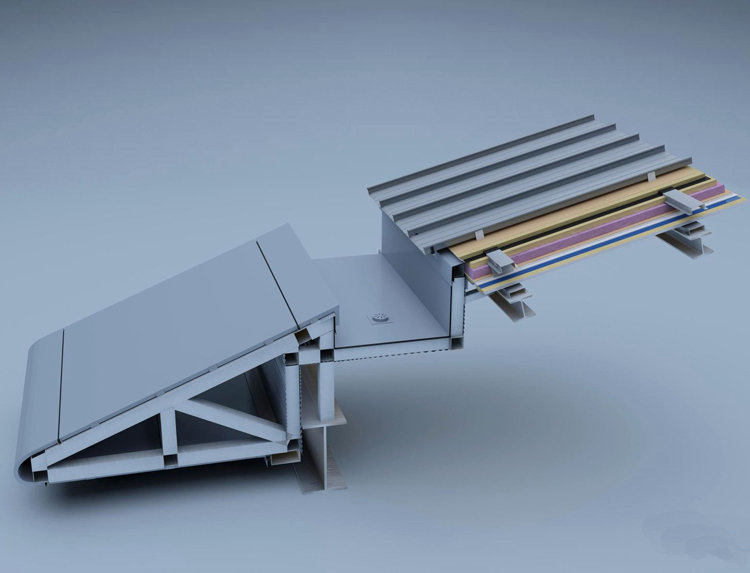

6、铺设防水透气膜，最后安装铝合金屋面瓦片，一般为高立边65/430型号。上图：铝镁锰直立锁边板的山墙位置节点做法 上图：铝镁锰屋面系统檐口天沟+外檐铝单板做法

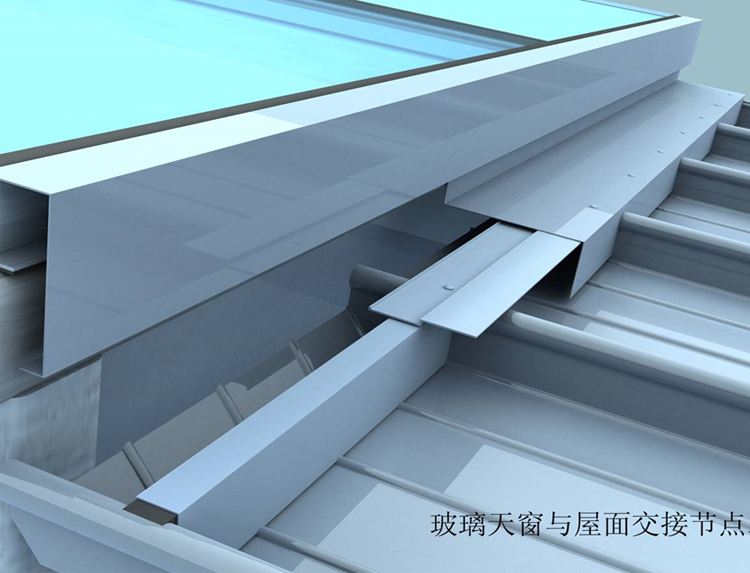

上图：铝镁锰屋面系统天窗上口做法

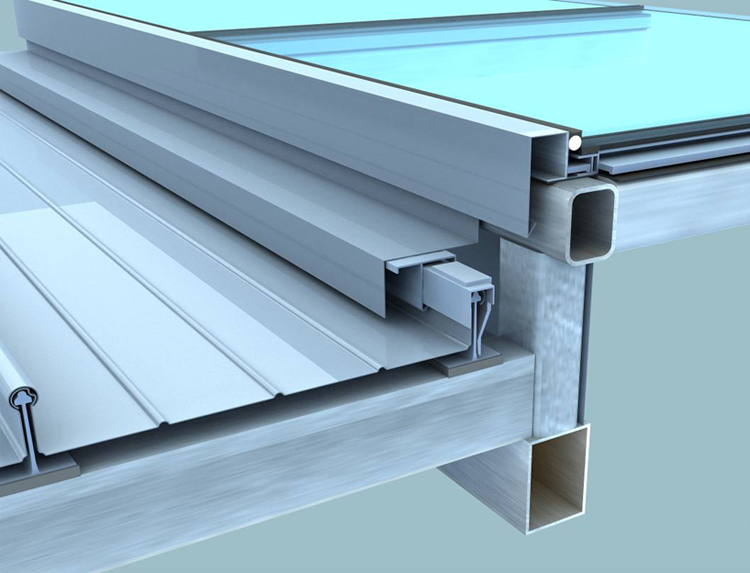

上图：铝镁锰屋面系统天窗下口做法 上图：铝镁锰屋面系统天窗侧面做法
